产品概述

工业用PE-RT孔网钢带聚乙烯复合管是以冷轧带钢和热塑性塑料为原料，以氩弧对接焊成型或等离子螺旋焊成型的多孔薄壁钢管为增强体，外层和内层双面复合热塑性塑料的一种新型复合压力管材。由于多孔薄壁钢管增强体被包覆在连续热塑性塑料之中一产品执行标准：HG/T3706-2014，这种复合管克服了钢管和塑料管各自的缺点，又具有钢管的刚性和塑料管的耐腐蚀性，是镀锌管被禁用后，解决建筑及市政给水主管道的一项革命性技术成果，也是解决石油、冶金、化工、制药、食品、矿山、燃气等领域的大中口径刚性管的急需管道，是一种二十一世纪的新型复合管道。

产品特点

高强度低线膨胀性能

由于钢骨架的增强作用，孔网钢带塑料复合管具有超过塑料管高强度、高刚性和抗冲击性能，同时钢骨架的束缚作用也使孔网钢带塑料复合管具有同钢管类似的低线膨胀系数和抗蠕变性能。

耐腐蚀耐磨损性能

孔网钢带塑料复合管选用的高密度聚乙烯材料，是一种结晶性非极性高分子材料，耐热PE-RT塑料为基材，长期工作温度可达90°，化学性能稳定，耐绝大多数酸碱盐及有机介质的侵蚀，无电化学腐蚀，耐磨性能比钢管提高5倍。

卫生性能

孔网钢带塑料复合管的卫生指标和安全性安全符合GB9687《食品包装用聚乙烯成型品卫生标准》和GB/T17219《生活饮水用水输配水设备及防护材料的安全性评价标准》的要求，是镀锌管、铸铁管的良好替代品。

内壁光滑流通性能好

孔网钢带塑料复合管内壁十分光滑，绝对粗糙度仅为钢管的1/20，同等条件下的输送能力比钢管提高约30%。

高环刚度和高刚性

孔网钢带塑料复合管具有接近于金属管道的高环刚度和高刚性，特别适用于管廊架空敷设。

安全性能

孔网钢带塑料复合管的增强骨架与塑料原料通过孔网完全包容为一个整体，无内外壁塑料与钢骨架剥离之忧。电热熔连接抗轴向拉拔能力强，管道系统可靠性高，在正常条件下，使用寿命可达50年。

结构与特点

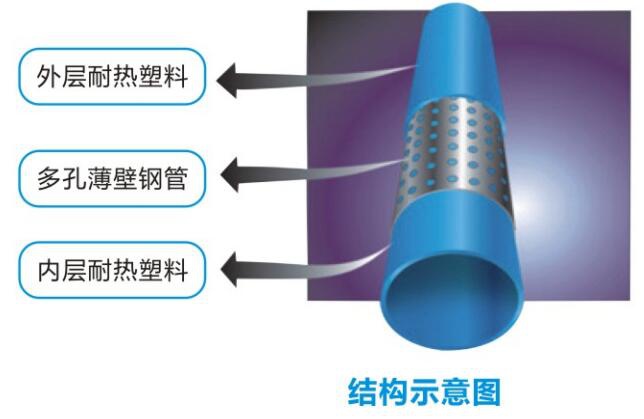

结构

本产品是以冷轧冲孔钢带焊接的孔网管为增强骨架，以耐热聚乙烯（PE-RT）为主体材料复合而成，由于引入了增强骨架和耐热聚乙烯（PE-RT），管材的耐压强度与耐热性能都得到显著提高，可用作热水输送管道、二级供热采暖管道、工业热液体输送管道。执行Q/XZT-01-2016《热水用孔网钢带耐热聚乙烯复合管材》或HG/T3706-2014《工业用孔网钢骨架聚乙烯复合管》标准要求。

我公司开发出具有伸缩补偿功能的电熔管件（外层套增强工程塑料的加强层，内层为PE-RT），其原理是利用外层套增强工程塑料的加强层提高管件的耐压等级，利用内层PE-RT吸收管道在输送热水时由于热胀冷缩所产生的轴向应力，大大改善热水管道系统在运行时的整体力学状况，大幅提高整个管道系统的安全系数。我公司还研制出钢骨架增强电熔管件，进一步提高管件的耐压强度和耐温能力。

特点

·能在90℃温度下长期工作；

·内壁光滑、不结垢，摩擦系数下，水头损失比钢管低30°℃以上；

·良好的环刚度和抗冲击性能；

·低的线膨胀系数和导热系数；

·良好的抗腐蚀性和耐磨性；

·重量轻、运输及施工方便；

·良好的卫生性，保证水质长期处于良好状态。

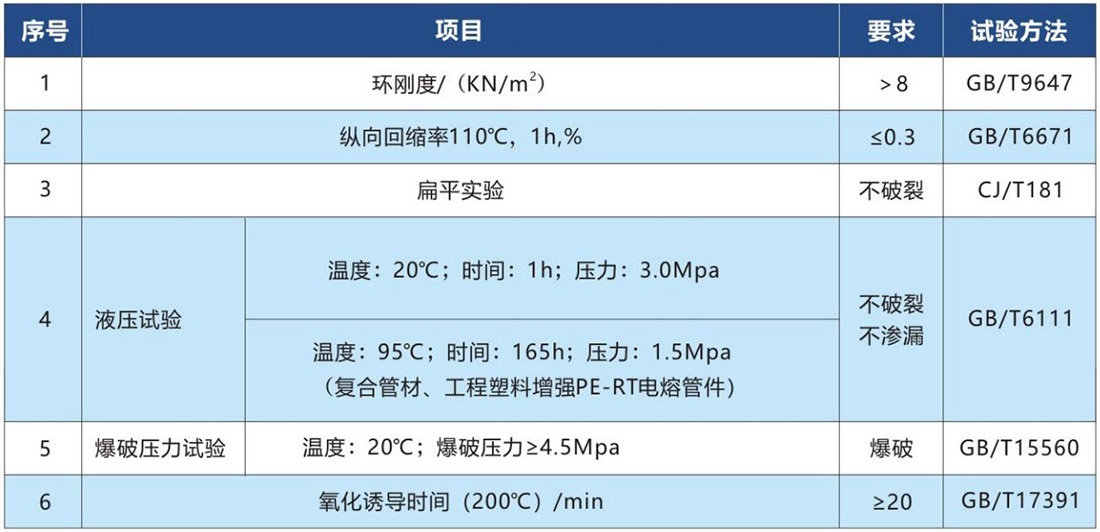

复合管的物理力学性能

注：当dn≥250时，爆破压力试验下不作强制性要求。

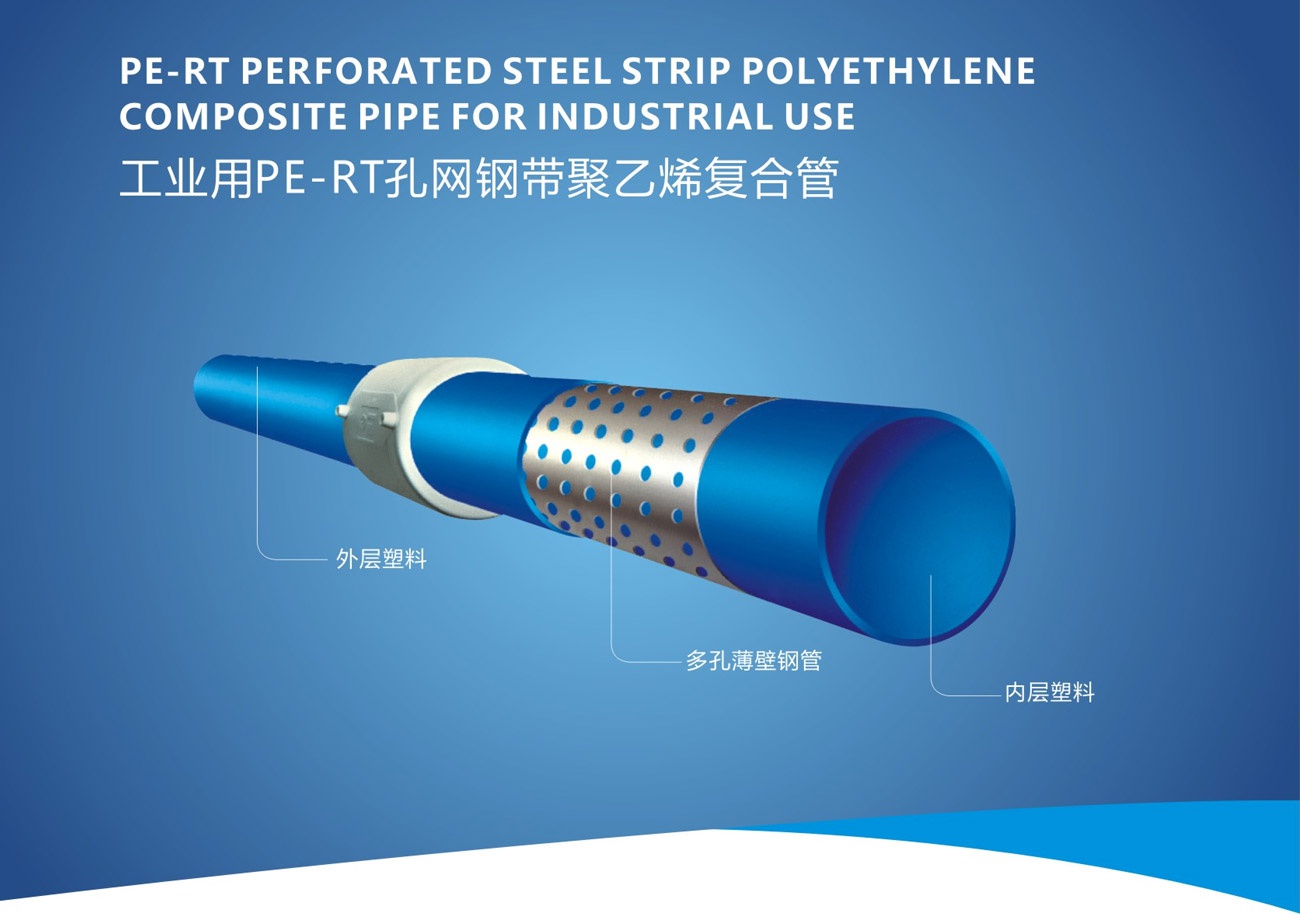

工业用PE-RT孔网钢带聚乙烯复合管

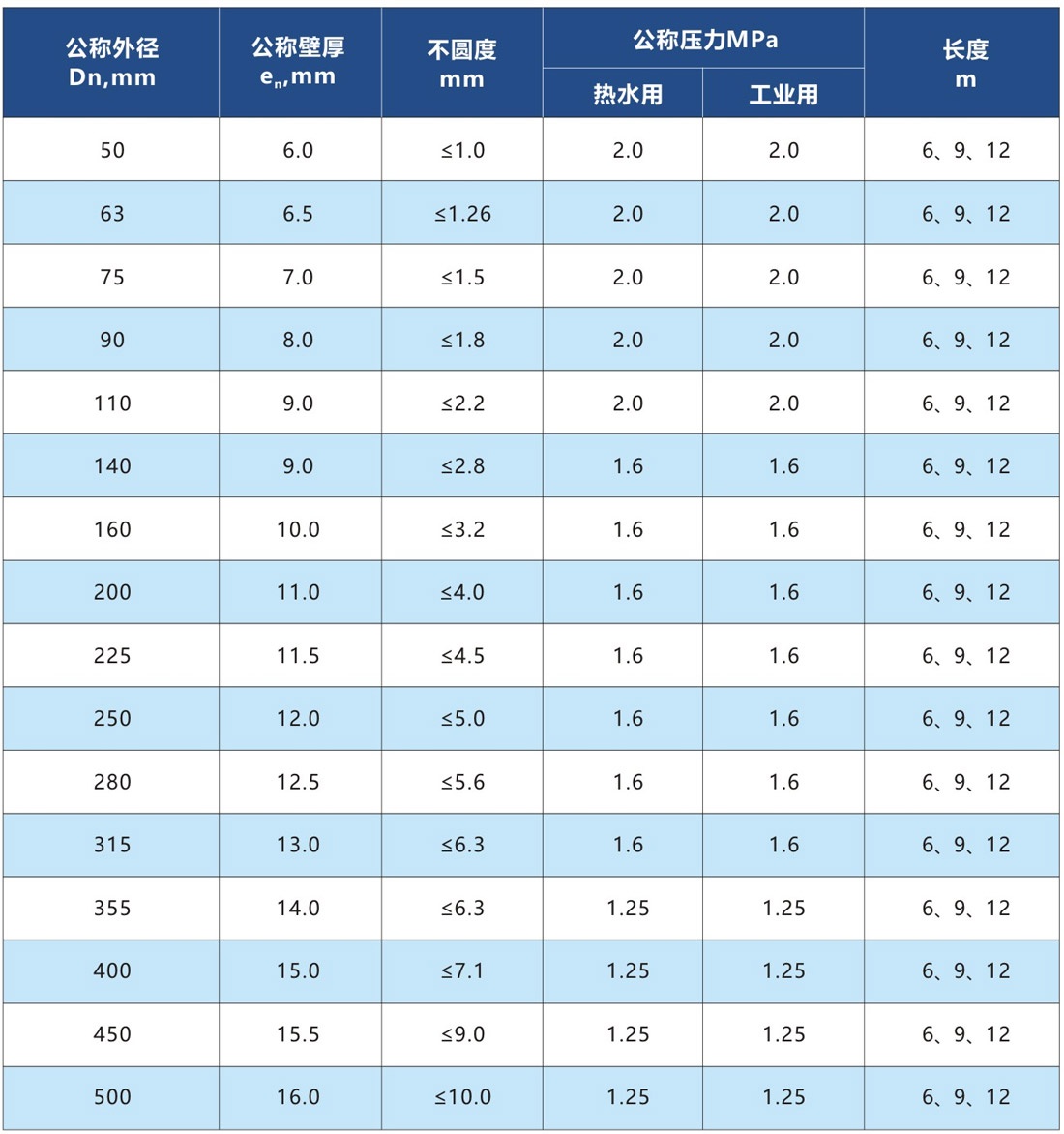

复合管的规格尺寸、偏差及公称压力

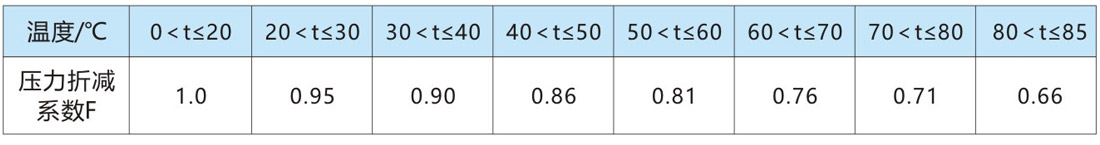

表A.1复合管的公称压力温度折减系数
